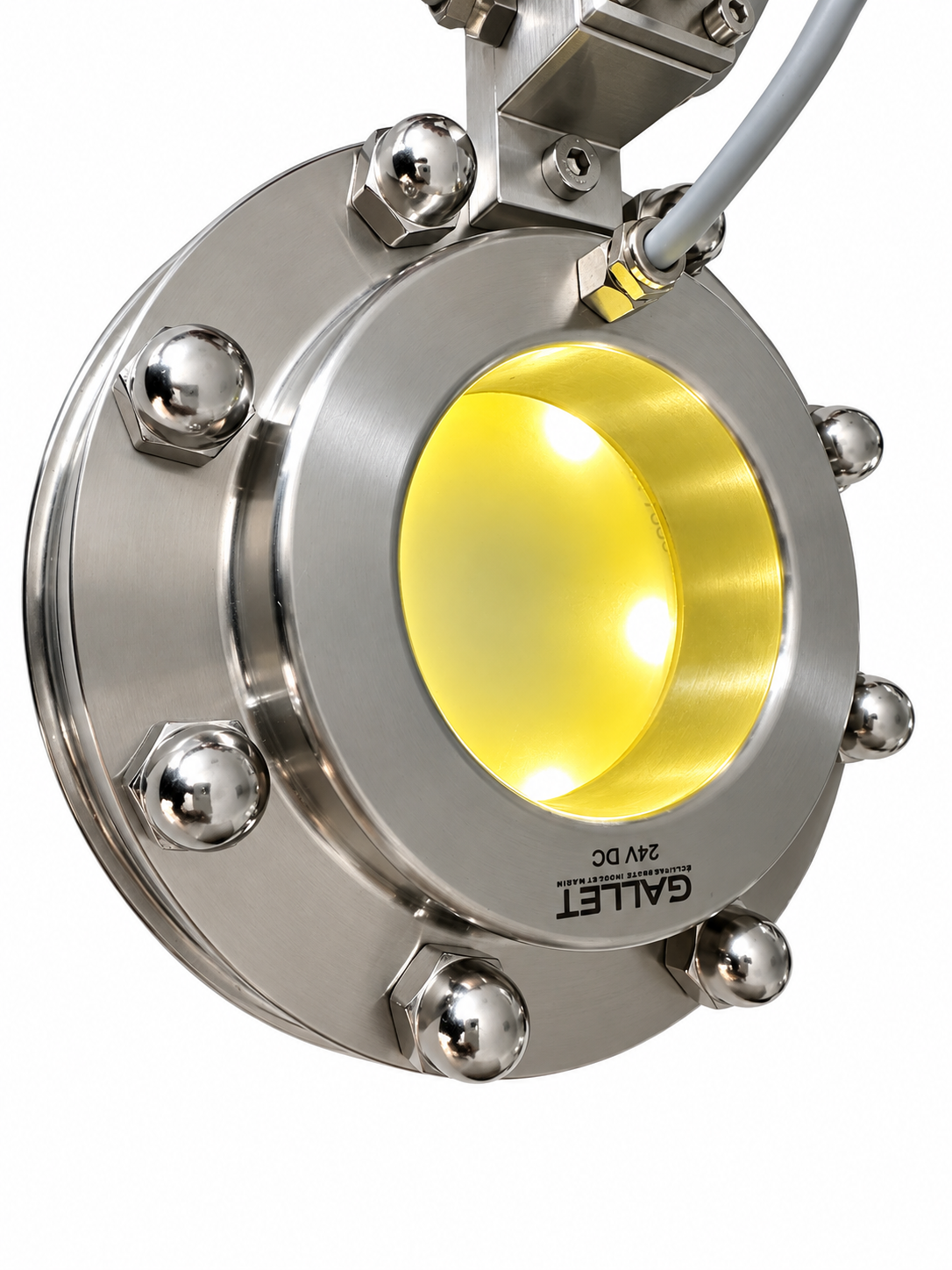

Hublot éclairant PHARMA-LED
Design aseptique avec LED intégrées 24 VDC
Les hublots PHARMA-LED se composent de deux brides — l'une munie d'un épaulement pour soudure bout à bout — entre lesquelles se placent une vitre et deux joints, assemblés par goujons et écrous borgnes. Les brides inférieures sont arasantes pour une qualité aseptique maximale et une réduction des zones de rétention. L'usinage de la contre-bride pour l'intégration d'une série de LED (alimentation 24 V DC) permet d'associer visibilité et éclairage de surface sur un même hublot au design pharma. Service : −1/10 bar, 280 °C avec verre borosilicate DIN 7080 et 150 °C avec verre sodocalcique DIN 8902. Options : projecteurs ATEX ou classiques, contre-brides à trous taraudés pour projecteur ou grille, adaptation essuie-glace. Usinage à façon : rayon de la bride à souder pour soudure sur virole, épaisseurs de brides et brides spéciales suivant plans.
- Diamètres
- DN 50 à DN 150 (visibilité d1 50 à 150 mm)
- Pression
- −1 / 10 bar (PN 10)
- Température
- 280 °C (borosilicate DIN 7080) / 150 °C (sodocalcique DIN 8902)
- Éclairage
- Série de LED intégrées à la contre-bride — 4 à 8 LED selon DN, 24 V DC
- Brides
- Inox 1.4404, 1.4307, 1.4435, 1.4539 — inférieures arasantes, soudure bout à bout
- Vitre
- Sodocalcique ou borosilicate, épaisseur 10 à 20 mm selon DN
- Joints
- Klingersil C-4400, EPDM, silicone, PTFE
- Assemblage
- Goujons et écrous borgnes — serrage progressif en croix
- Options
- Projecteurs ATEX/non ATEX, grille, essuie-glace
- Certificats
- Hublot 2.2, brides 3.1 + relevé rugosité, verre épreuve hydraulique, joints FDA/USP
