Hublot rectangulaire forme oblongue

Contrôle de niveau — 2,5 à 25 bars

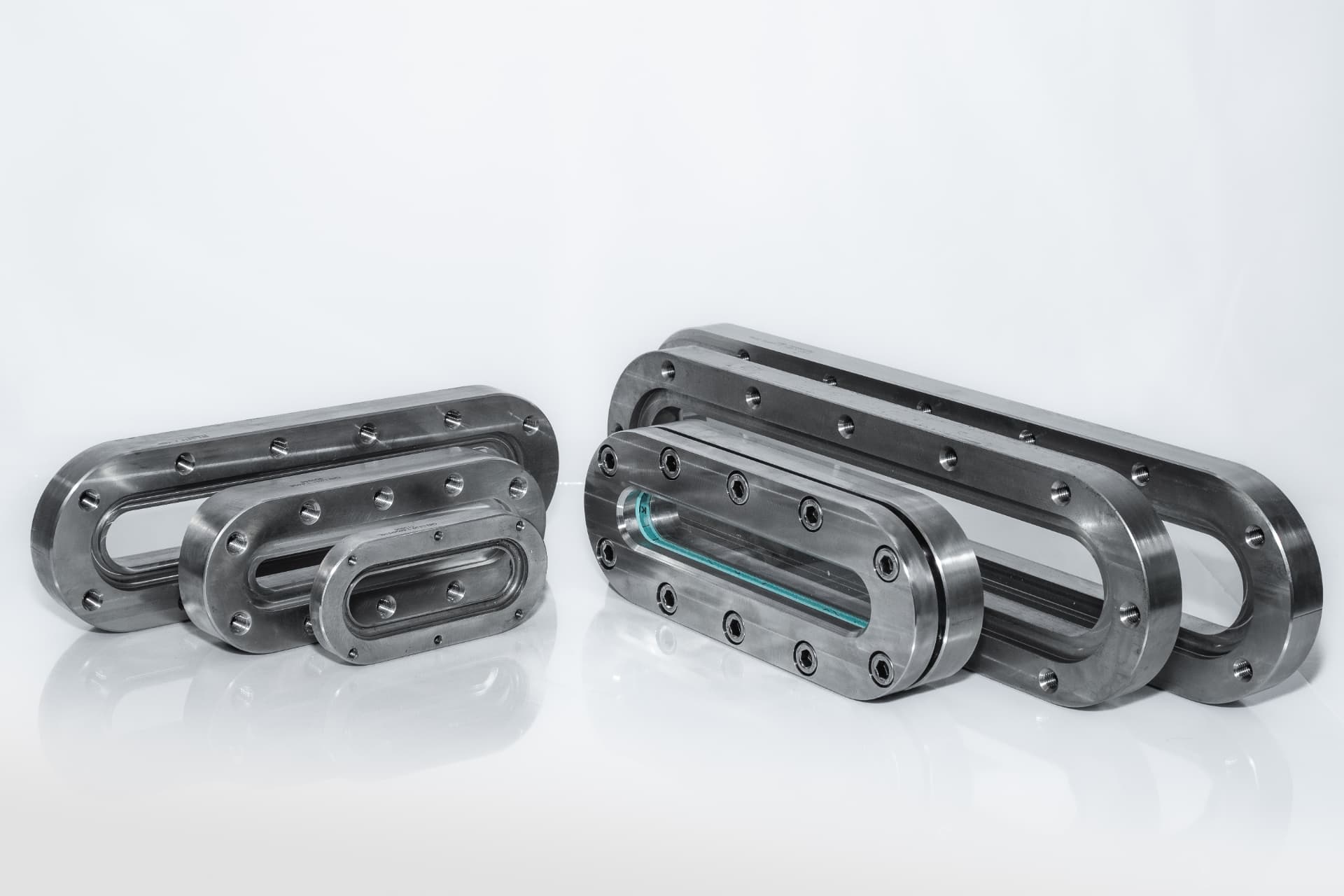

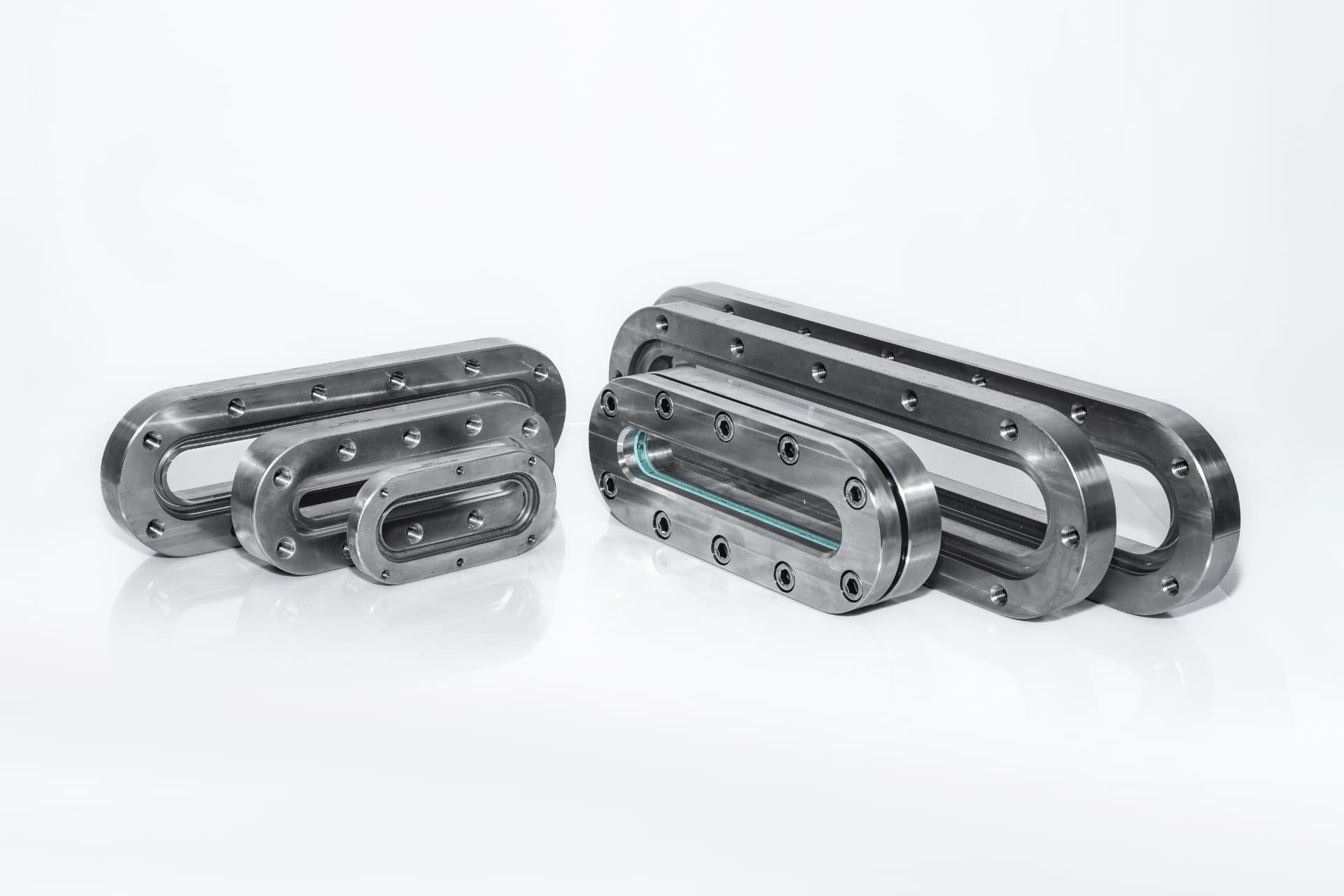

Le hublot rectangulaire de forme oblongue est destiné à l'observation de l'intérieur des réservoirs, cuves et silos, et particulièrement adapté au contrôle de niveau de liquides. Il se compose d'un cadre inférieur à souder, de joints, d'une vitre et d'un cadre supérieur serré par vis. Pressions de service 2,5 / 6 / 10 / 25 bars ou vide ; avant installation, vérifier le renforcement de la découpe en fonction de la paroi de cuve selon AD-Merkblatt. Températures : 100 °C avec verre sodocalcique trempé, 243 °C avec verre au silicate de bore (verres non protégés par mica). Usinage possible d'un rayon sur le cadre inférieur pour les revêtements (ébonitage) ou pour une soudure sur virole. Le serrage des vis commence au centre du hublot puis se poursuit en croix, de façon progressive et homogène.
