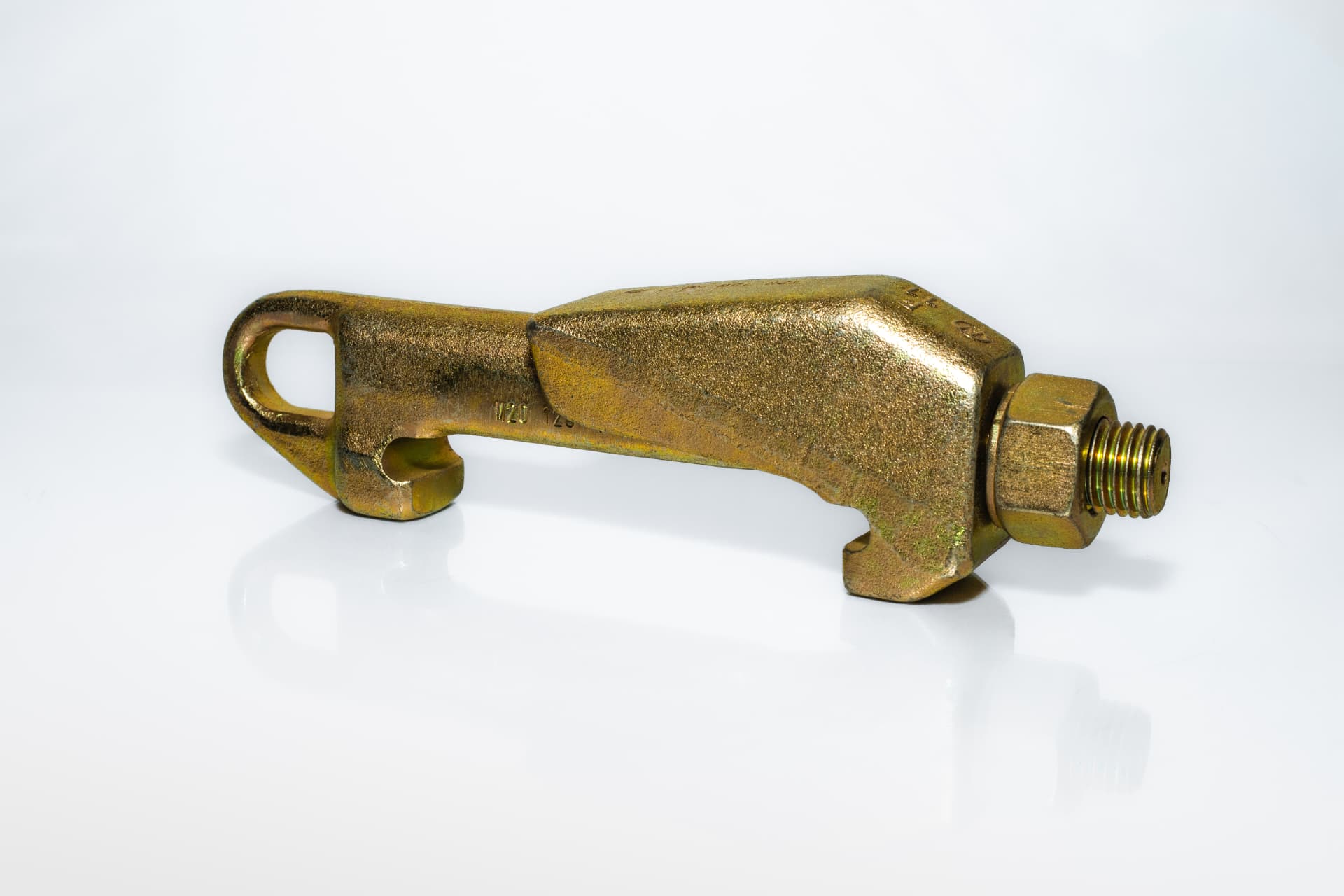

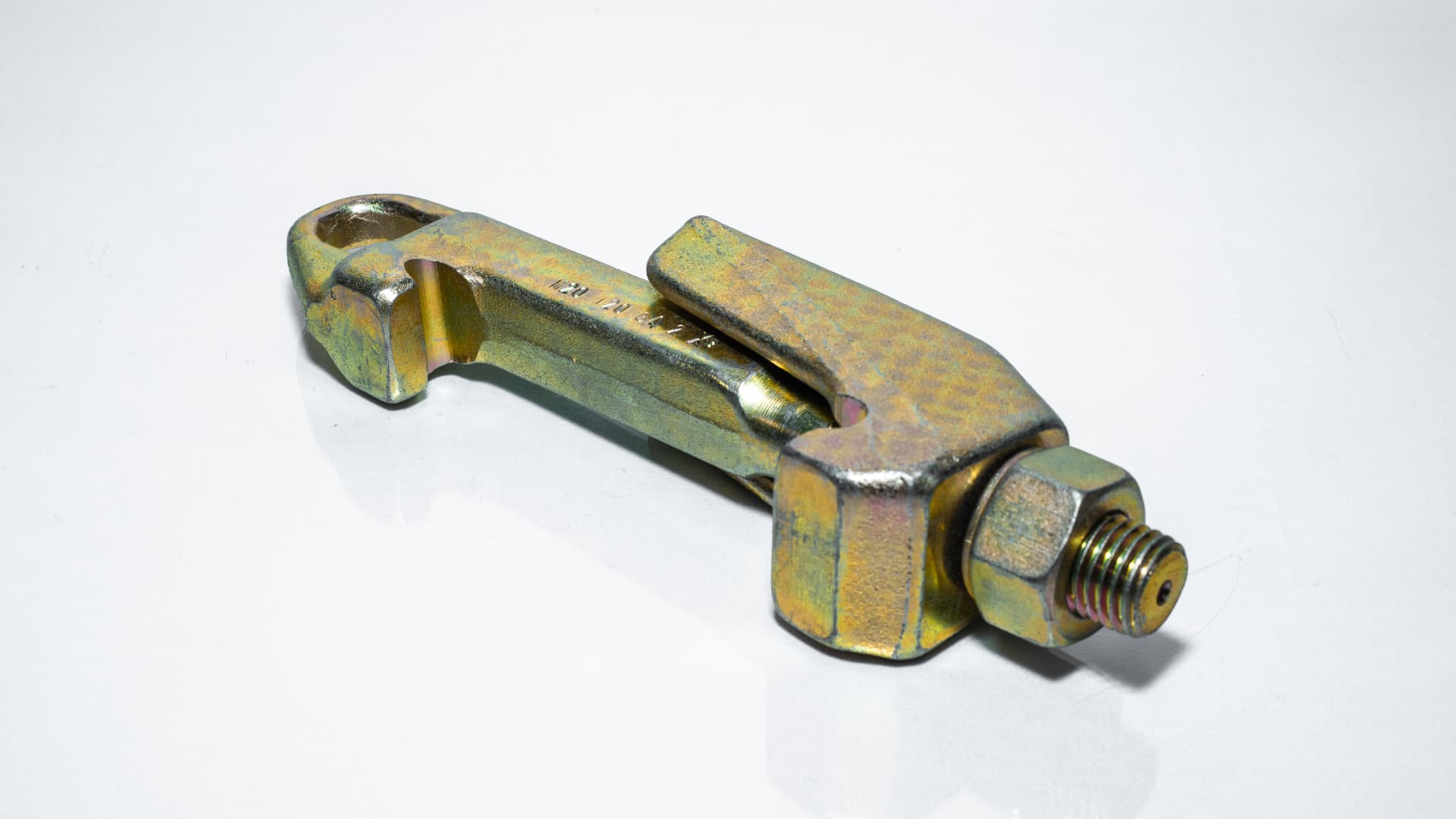

BAGA — Boulon à griffes à portées arrondies
Assemblage de brides sous pression
Les boulons à griffes à portées arrondies BAGA sont destinés à l'assemblage de brides sur les appareils sous pression ou hors pression. Fabriqués par forgeage conformément à la norme DIN 7526 F avec tolérances DIN 7168, ils garantissent une excellente résistance mécanique et une grande fiabilité en service. Filetages selon DIN 13, écrous DIN 2510 forme NF ou équivalent. Disponibles du M12 au M33, capacité de serrage jusqu'à 300 mm, charge admissible jusqu'à 394 990 N.
Spécifications techniques
- Norme de fabrication
- DIN 7526 F
- Tolérances
- DIN 7168
- Filetage
- DIN 13 — M12 à M33
- Écrou
- DIN 2510 forme NF
- Acier haute résistance
- 42CD4 (EN 10083-3)

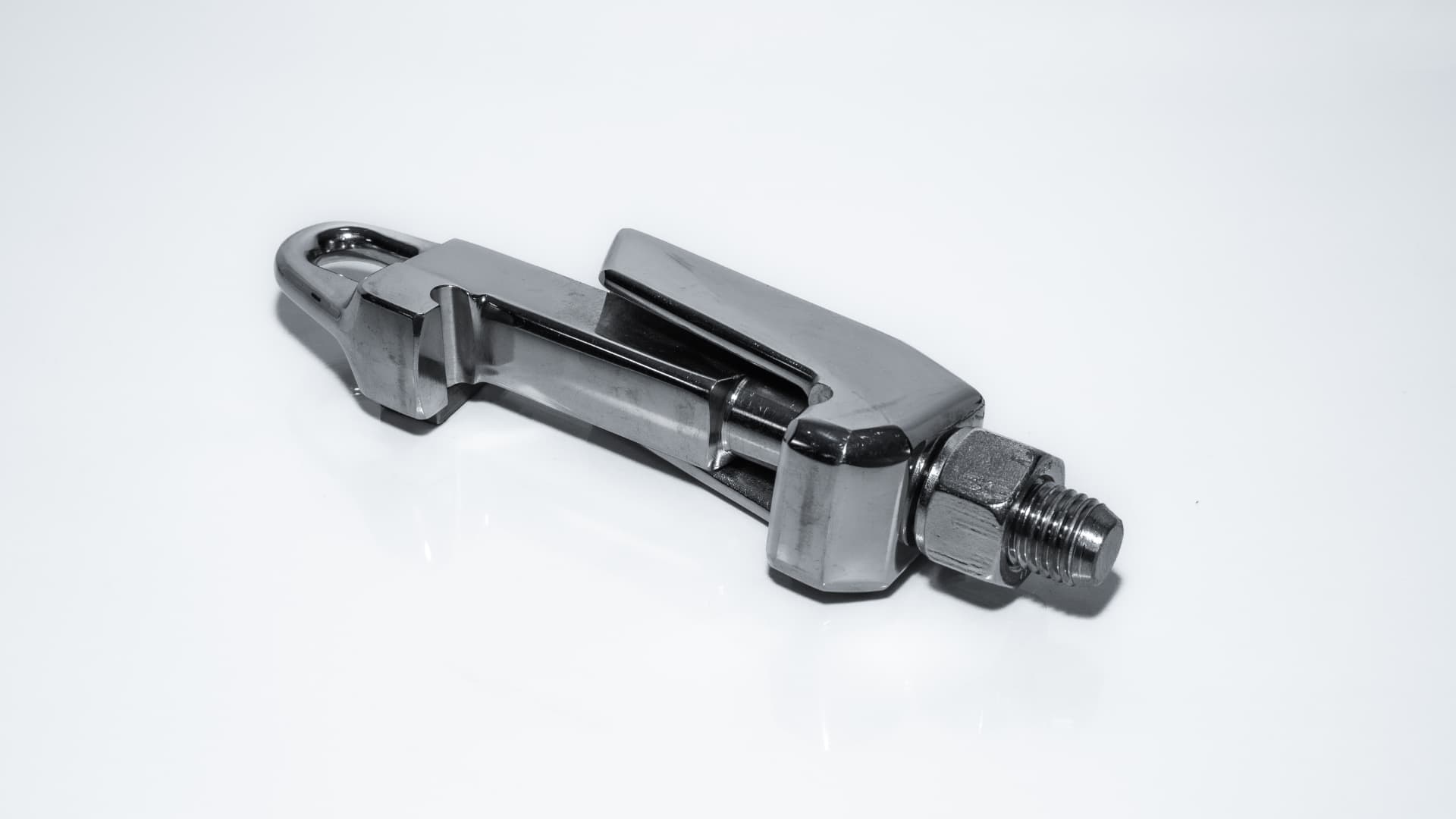

- Inox
- 1.4541 / AISI 321 (EN 10088-3)
- Nuances ASME
- SA 193 B7 & B8T / SA 194 H & B8T
- Capacité de serrage
- 40 à 300 mm
- Température acier
- -60 °C à +300 °C
- Température inox
- -196 °C à +400 °C
- Directive
- DESP 2014/68/UE
- Certificat
- EN 10204 3.1 sur demande
- Origine
- Fabrication française — Bouzonville
Applications
Conçu pour les environnements process les plus exigeants.
01
Brides d'appareils sous pression
02
Assemblages haute température
03
Fixation de trappes et hublots
04
Serrage rapide en maintenance
