Boulons à griffes
Réf. BAGP
Boulons à griffes · Fiche produit

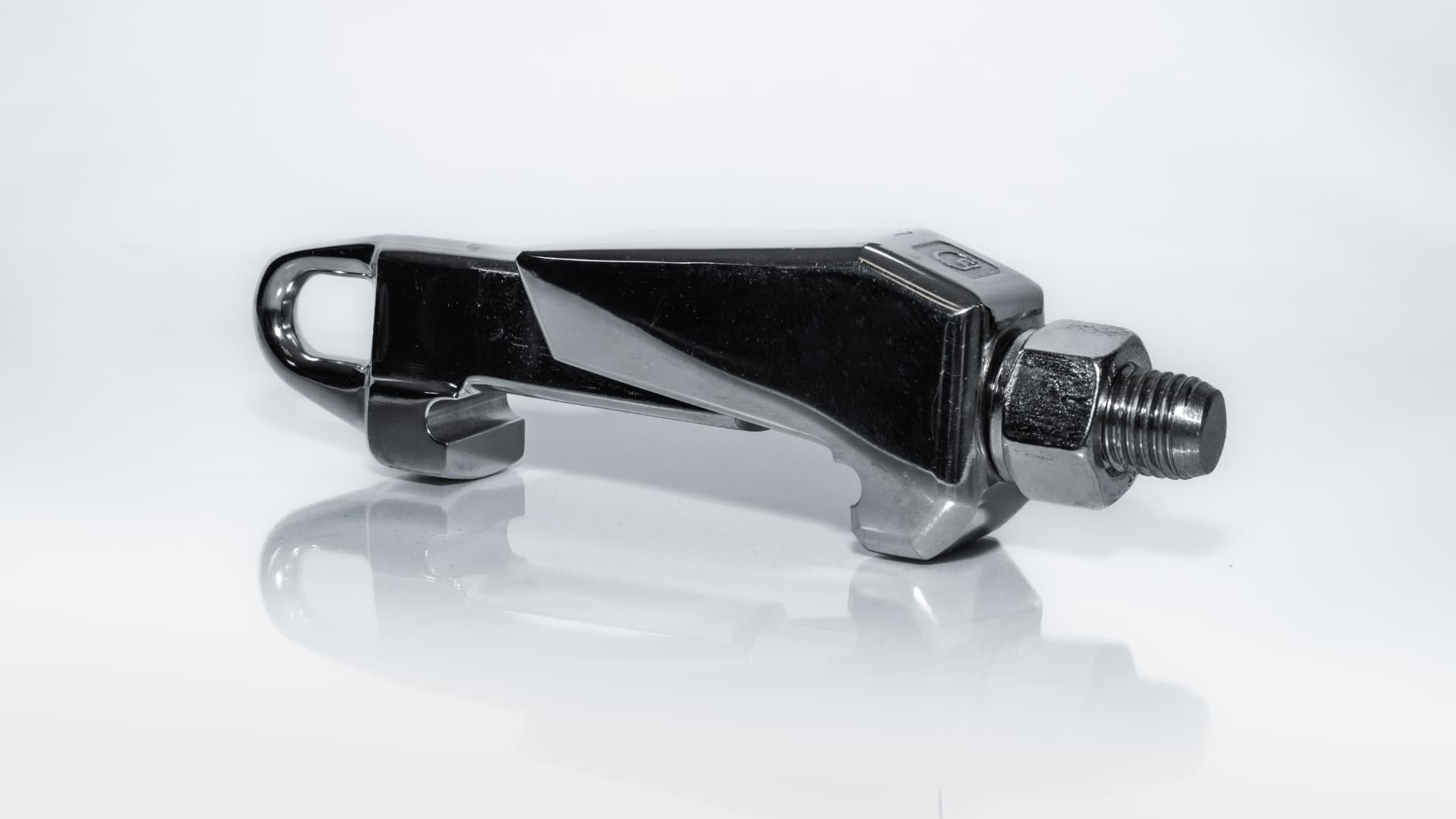

BAGP — Boulon à griffes à portées planes
Fixation de brides plates
Les boulons à griffes à portées planes BAGP sont destinés à l'assemblage de brides plates sur les appareils sous pression ou hors pression. Forgés selon DIN 7526 F, tolérances DIN 7168, filetages DIN 13, écrous DIN 2510 forme NF ou équivalent. Gamme complète du M12 au M56 avec capacité de serrage jusqu'à 450 mm. Disponibles en acier allié 42CD4, inox 1.4541 (AISI 321) ou nuances ASME (SA 193 B7 / B8T, SA 194 2H / B8T).
Spécifications techniques
- Norme de fabrication
- DIN 7526 F
- Tolérances
- DIN 7168
- Filetage
- DIN 13 — M12 à M56
- Écrou
- DIN 2510 forme NF
- Acier haute résistance
- 42CD4 (EN 10083-3)
- Inox
- 1.4541 / AISI 321 (EN 10088-3)
- Nuances ASME
- SA 193 B7 & B8T / SA 194 2H & B8T
- Capacité de serrage
- 35 à 450 mm
- Température acier
- -60 °C à +300 °C
- Température inox
- -196 °C à +400 °C
- Directive
- DESP 2014/68/UE
- Certificat
- EN 10204 3.1 sur demande
- Origine
- Fabrication française — Bouzonville
Applications
Conçu pour les environnements process les plus exigeants.
01
Brides plates process
02
Cuves et réacteurs sous pression
03
Échangeurs thermiques
04
Assemblages boulonnés démontables
