Hublots de regard
Réf. HRL
Hublots de regard · Fiche produit

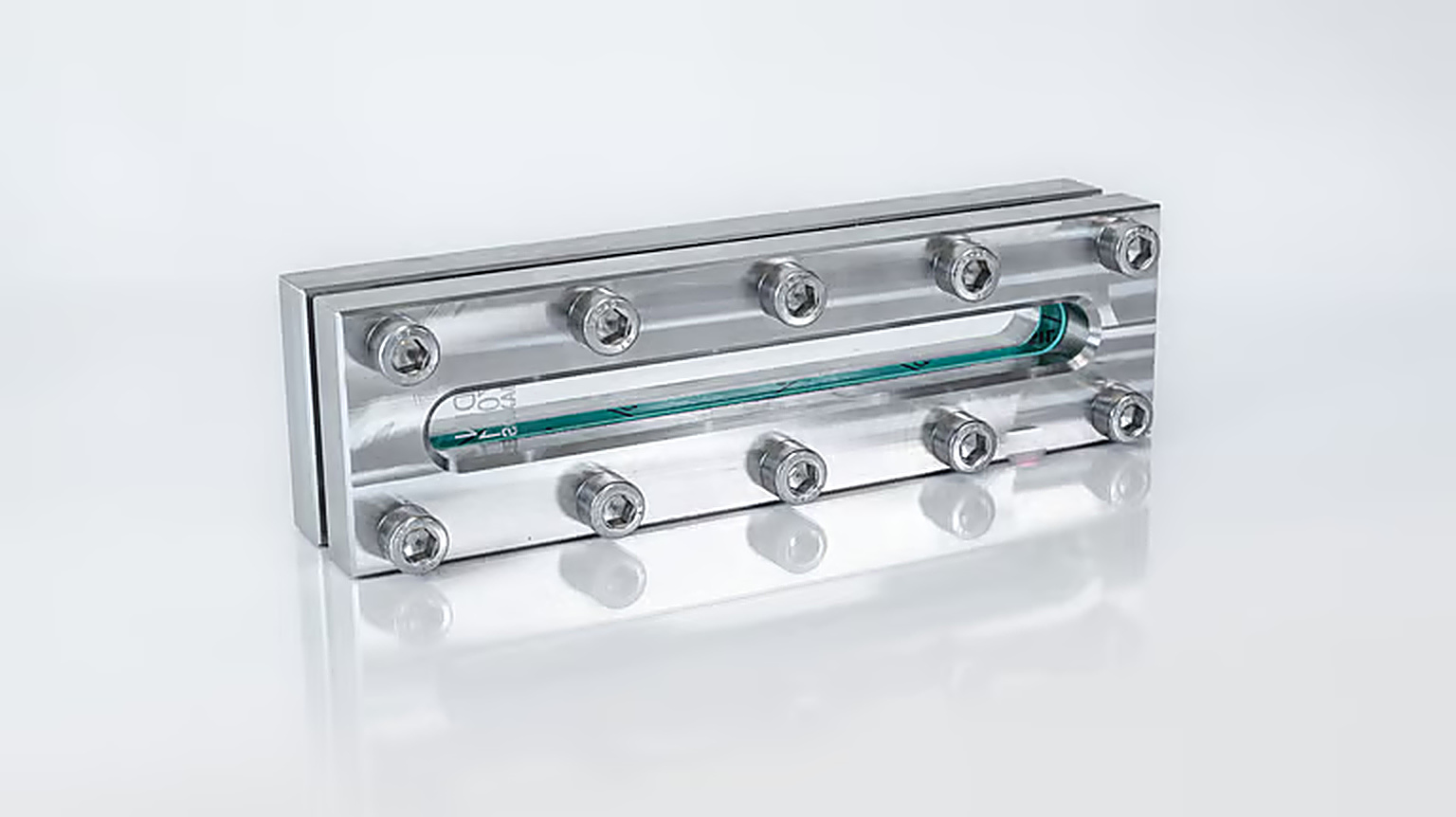

Hublot HRL rectangulaire à souder
Contrôle de niveau & visualisation
Le hublot rectangulaire type HRL est conçu pour l'observation de l'intérieur de réservoirs, citernes, cuves et silos — particulièrement adapté au contrôle de niveau de liquides. Sa construction soudée garantit une étanchéité durable jusqu'à 16 bars et sous vide. Disponible en verre silicate de soude (DIN 8903, jusqu'à 100 °C) ou silicate de bore (DIN 7081, jusqu'à 243 °C). Avant pose, vérifier le renforcement de la découpe selon AD feuillet B9. Serrage progressif et homogène à 22 Nm (vis inox A2).
Spécifications techniques
- Tailles standards
- L 250 à 1000 mm
- Pression
- 16 bars et vide
- Température (DIN 8903)
- Jusqu'à 100 °C
- Température (DIN 7081)
- Jusqu'à 243 °C
- Cadres
- Acier S235, P265GH ou inox 1.4307/1.4404/1.4571
- Vitre
- Borosilicate ou silicate de soude — reflex ou transparente
- Joints
- Néoprène, PTFE ou Klingersil C-4400
- Visserie
- Inox A2 — couple 22 Nm
- Certificats
- 3.1.B sur demande
- Option
- Extrémités arrondies 2 × R
Applications
Conçu pour les environnements process les plus exigeants.
01
Réservoirs liquides
02
Citernes industrielles
03
Cuves de stockage
04
Silos process
